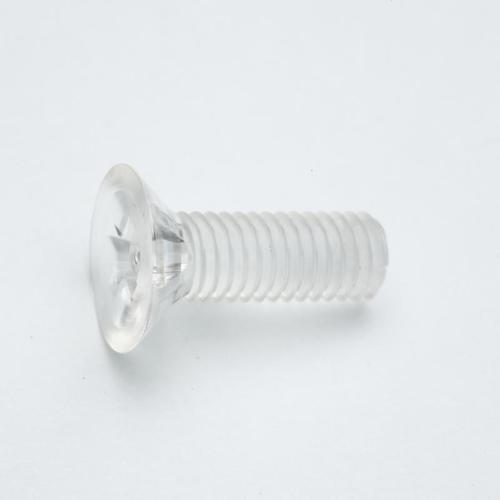

商品名： PC 皿小ネジ
材質（ＰＣ）
|

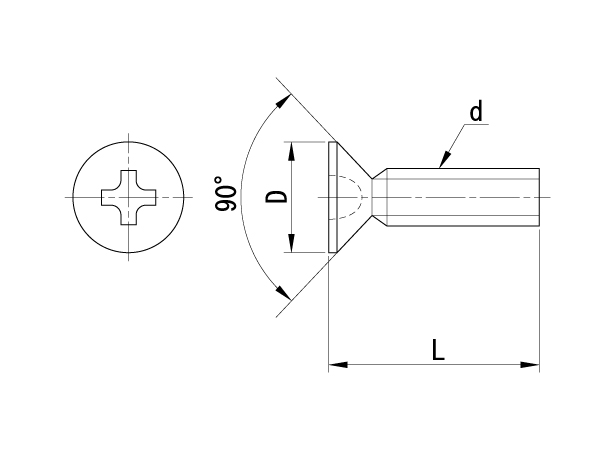

 ＜大きな寸法図を見る＞ |
(表中の数値の単位はmmです)
| ｄ | D | L | |||||||||||
| 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | ||
| M2 | 4 | ● | ● | ● | ● | ● | |||||||
| M2.6 | 5.2 | ● | ● | ● | ● | ● | ● | ||||||
| M3 | 6 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| M4 | 8 | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| M5 | 10 | ● | ● | ● | ● | ● | ● | ||||||
| M6 | 12 | ● | ● | ● | ● | ● | ● | ● | |||||
(表中の数値の単位はmmです)
