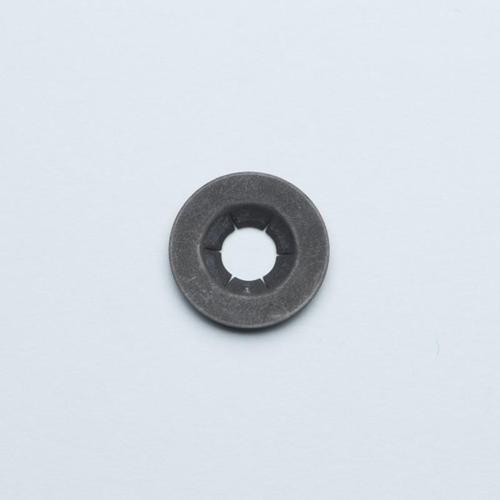

商品名： プッシュナット（軸用） [付記]Ｓ寸法＝適応軸径
材質（鉄/ステンレス） カラー・メッキ（ ）
|

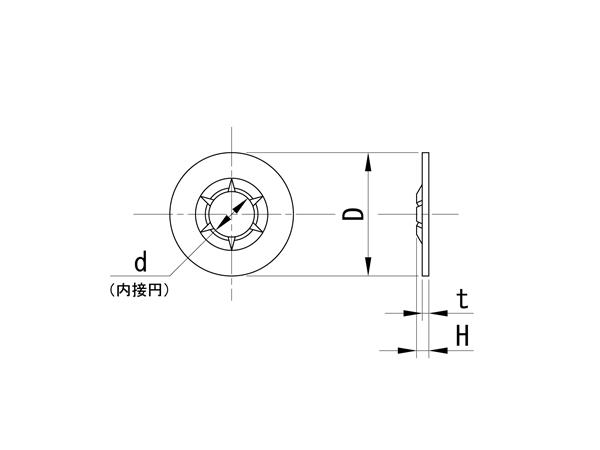

 ＜大きな寸法図を見る＞ |
(表中の数値の単位はmmです)
| ｄ | Ｄ | Ｈ | ｔ | |
| 1.2 | 1.1 | 4.5 | 0.6 | 0.25 |
| 1.5 | 1.4 | 5.2 | 0.6 | 0.25 |
| 2 | 1.9 | 6 | 0.7 | 0.25 |
| 2.4 | 2.3 | 7 | 0.8 | 0.25 |
| 2.6 | 2.5 | 7 | 0.9 | 0.25 |
| 3 | 2.9 | 10 | 1.3 | 0.3 |
| 4 | 3.9 | 12 | 1.4 | 0.3 |
| 5 | 4.9 | 14 | 1.55 | 0.4 |
| 6 | 5.9 | 16 | 1.75 | 0.4 |
| 8 | 7.9 | 17.5 | 1.8 | 0.5 |
