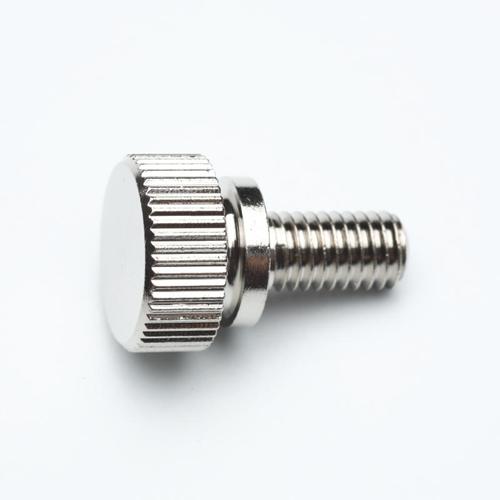

商品名： 段付ローレット
材質（真鍮） カラー・メッキ（ニッケル）
|

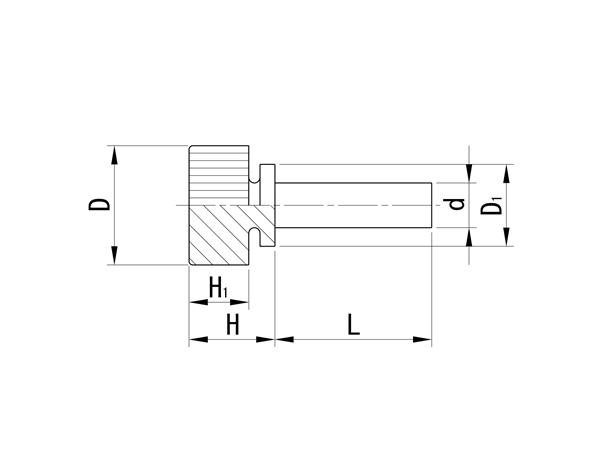

 ＜大きな寸法図を見る＞ |
(表中の数値はmmです)
| d | D | H | H1 | D1 | L | ||||||
| 6 | 8 | 10 | 12 | 15 | 20 | 25 | |||||
| M3 | 8 | 6 | 4 | 7 | ● | ● | ● | ● | ● | ● | ● |
| M4 | 10 | 7 | 4.5 | 8 | ● | ● | ● | ● | ● | ● | ● |
| M5 | 12 | 8 | 5 | 9 | ● | ● | ● | ● | ● | ● | |
| M6 | 14 | 9 | 5.5 | 11 | ● | ● | ● | ● | ● | ||
(表中の数値はmmです)
|
＜大きな寸法図を見る＞ |
| d | D | H | H1 | D1 | L | ||||||
| 6 | 8 | 10 | 12 | 15 | 20 | 25 | |||||
| M3 | 8 | 6 | 4 | 7 | ● | ● | ● | ● | ● | ● | ● |
| M4 | 10 | 7 | 4.5 | 8 | ● | ● | ● | ● | ● | ● | ● |
| M5 | 12 | 8 | 5 | 9 | ● | ● | ● | ● | ● | ● | |
| M6 | 14 | 9 | 5.5 | 11 | ● | ● | ● | ● | ● | ||
